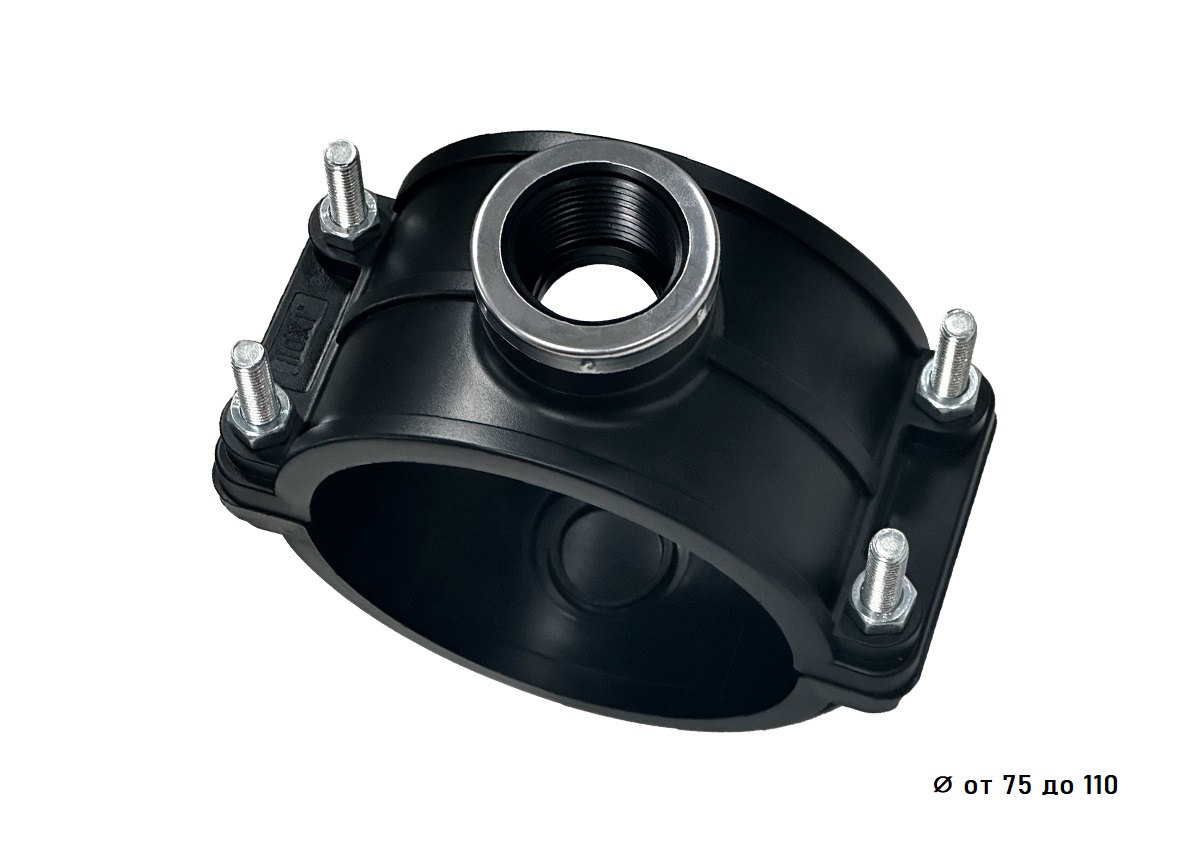

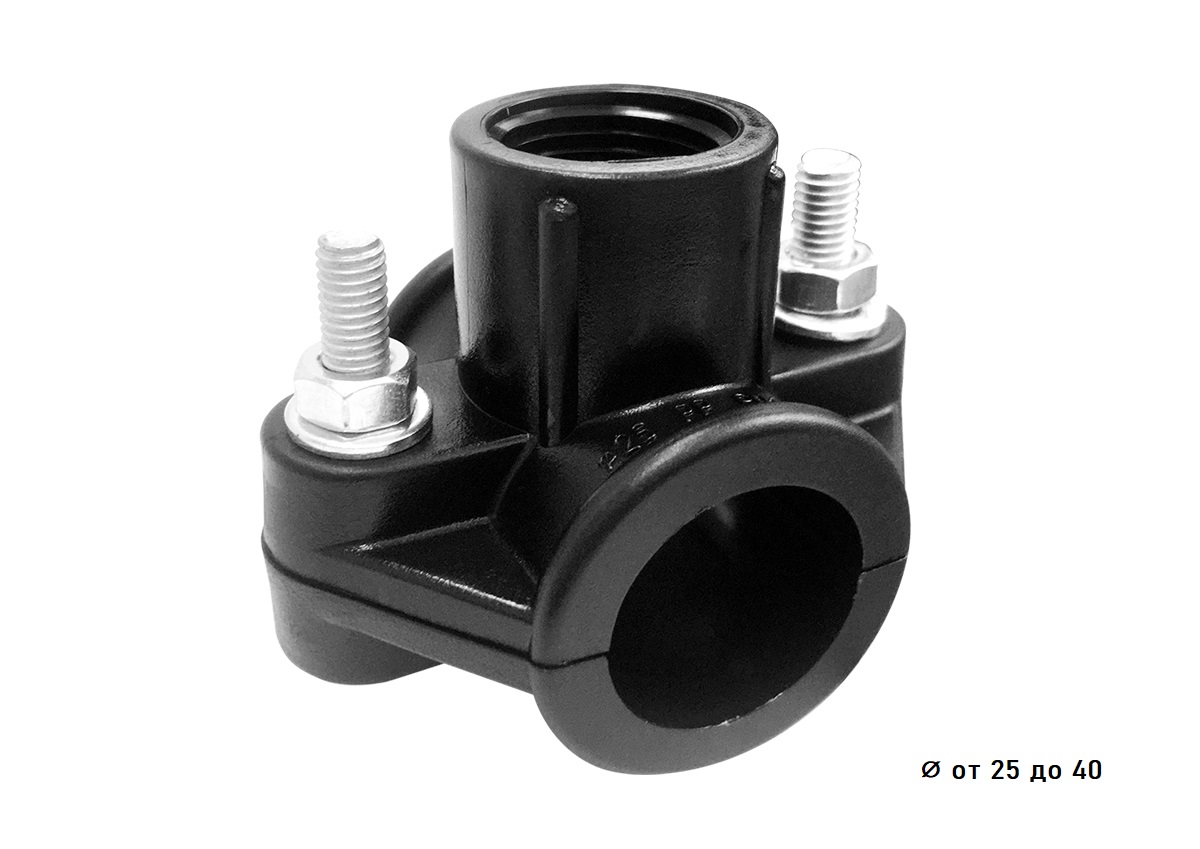

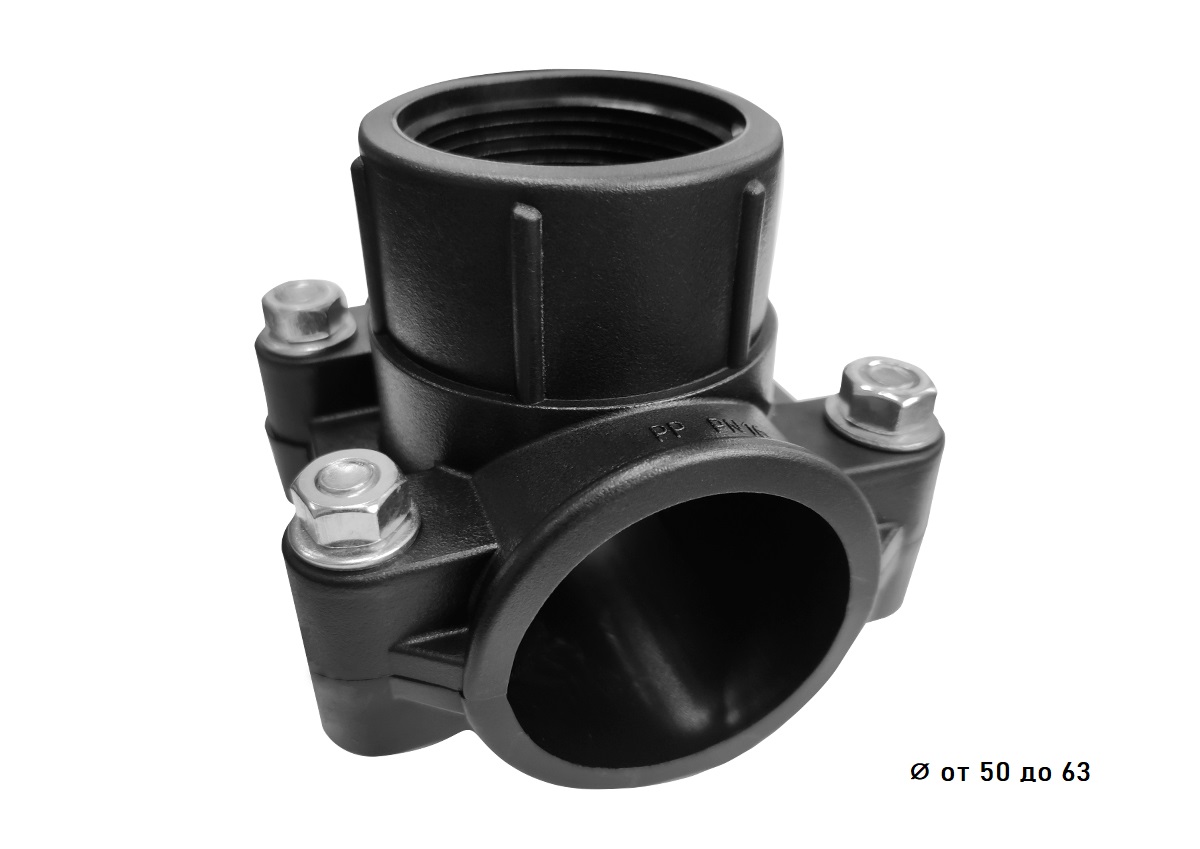

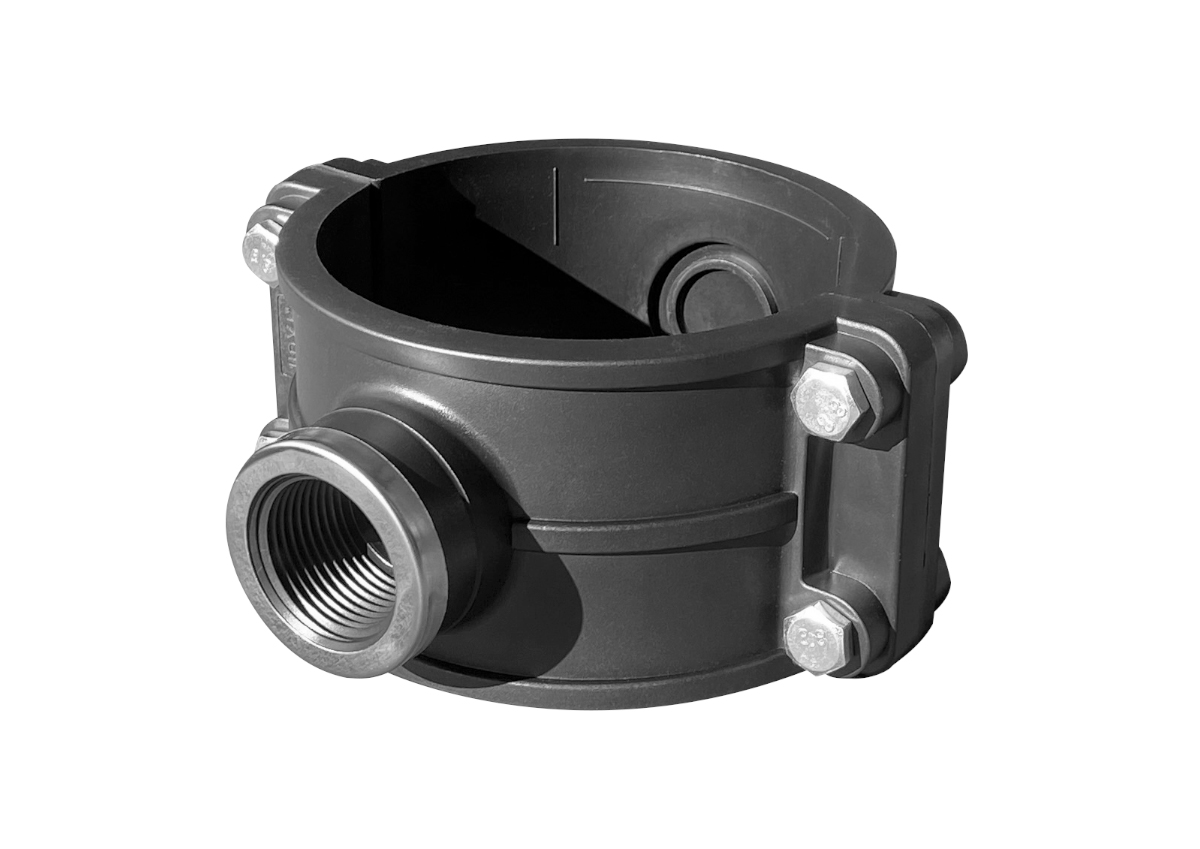

Седелка болтовая

10лет

Назначение: предназначенный для отвода второстепенной трубы от основной магистрали в полиэтиленовом водопроводе
Номинальный наружный диаметр, мм: 25x1/2", 25x3/4", 32x1/2", 32x3/4", 32x1", 40x1/2", 40x3/4", 40x1", 50x1/2", 50x3/4", 50x1", 50x1 1/4", 50x1 1/2", 50x2", 63x1/2", 63x3/4", 63x1", 63x1 1/4", 63x1 1/2", 63x2", 75x1/2", 75x3/4", 75x1", 90х1/2", 90х3/4", 90х1", 110х1/2", 110х3/4", 110х1"
Класс эксплуатации: ХВ
Рабочая температура, °С: 20
Максимальная рабочая температура, °С: 40
Номинальное давление, PN: 16 бар
Цвет: черный
Форма поставки: картонная коробка
Гарантия: 10 лет со дня производства

Купить оптом

Описание
Модели и типоразмеры
Габаритные размеры
Документы

Седелка болтовая — фитинг, предназначенный для отвода второстепенной трубы от основной магистрали в полиэтиленовом водопроводе. Применяется для быстрой установки на трубу при помощи уплотнительного кольца и зажимных болтов. Применяется на трубопроводах холодного водоснабжения с температурой не более 40°С. Седелки болтовые хорошо зарекомендовали себя, как элементы быстрой врезки, а также как герметичные резьбовые отводы, без разрезания трубы.

Артикул	Размер	Количество (упак./пакет), шт.
121001525012	25x1/2"	80/1
121001525034	25x3/4"	70/1
121001532012	32x1/2"	60/1
121001532034	32x3/4"	60/1
121001532100	32x1"	55/1
121001540012	40x1/2"	55/1
121001540034	40x3/4"	50/1
121001540100	40x1"	50/1
121001550012	50x1/2"	45/1
121001550034	50x3/4"	40/1
121001550100	50x1"	40/1
121001550114	50x1 1/4"	25/1
121001550112	50x1 1/2"	25/1
121001550200	50x2"	25/1
121001563012	63x1/2"	35/1
121001563034	63x3/4"	30/1
121001563100	63x1"	30/1
121001563114	63x1 1/4"	25/1
121001563112	63x1 1/2"	25/1
121001563200	63x2"	25/1
121001575012	75x1/2"	84/4
121001575034	75x3/4"	84/4
121001575100	75x1"	84/4
121001590012	90х1/2"	75/3
121001590034	90х3/4"	75/3
121001590100	90х1"	75/3
121001110012	110х1/2"	52/2
121001110034	110х3/4"	52/2
121001110100	110х1"	52/2

Артикул	Размер dn, мм	Rp, мм	L, мм	L1, мм	H, мм	H1, мм	d1, мм	Кол-во болтов, шайб, гаек	Вес, кг
121001525012	25	1/2"	48,1	68,4	52	24,5	11,5	2 - М6	0,060
121001525034	25	3/4"	48,1	68,4	54,7	35	11,5	2 - М6	0,064
121001532012	32	1/2"	55	76	61	28,4	14,8	2 - М6	0,069
121001532034		3/4"	55	76	64	30	18,7	2 - М6	0,074
121001532100		1"	55	76	65	31,6	18,6	2 - М6	0,080
121001540012	40	1/2"	55	83	69	31	14,8	2 - М8	0,098
121001540034		3/4"	55	83	69	31	18,8	2 - М8	0,101
121001540100		1"	55	83	73	34,4	21,7	2 - М8	0,108
121001550012	50	1/2"	62,8	90	78,1	34,1	15,9	4 - М8	0,168
121001550034		3/4"	62,8	90	80,1	36	20,8	4 - М8	0,173
121001550100		1"	62,8	90	82,3	37,5	24,7	4 - М8	0,177
121001550114		1 1/4"	93,8	100,2	84,4	39,6	31,2	4 - М8	0,228
121001550112		1 1/2"	93,8	100,2	86,3	41,2	30,7	4 - М8	0,250
121001550200		2"	93,8	100,2	89	43,3	30,5	4 - М8	0,281
121001563012	63	1/2"	65	99,5	91,5	37,7	16,1	4 - М8	0,211
121001563034		3/4"	65	99,5	93	40	21	4 - М8	0,214
121001563100		1"	65	99,5	97,7	41,9	24,8	4 - М8	0,219
121001563114		1 1/4"	95,3	99,7	99,4	44,5	32,1	4 - М8	0,264
121001563112		1 1/2"	95,3	99,7	100,7	46,1	36,4	4 - М8	0,278
121001563200		2"	95,3	99,7	102,5	47,2	35,3	4 - М8	0,308
121001575012	75	1/2"	66	121	111	-	-	4 - М8	0,231
121001575034		3/4"	66	121	111	-	-	4 - М8	0,235
121001575100		1"	66	121	115	-	-	4 - М8	0,243
121001590012	90	1/2"	70	139	126,5	-	-	4 - М8	0,266
121001590034		3/4"	70	139	126,5	-	-	4 - М8	0,269
121001590100		1"	70	139	130	-	-	4 - М8	0,280
121001110012	110	1/2"	76	159	133	-	-	4 - М8	0,316
121001110034		3/4"	76	159	133	-	-	4 - М8	0,322
121001110100		1"	76	159	133	-	-	4 - М8	0,340
