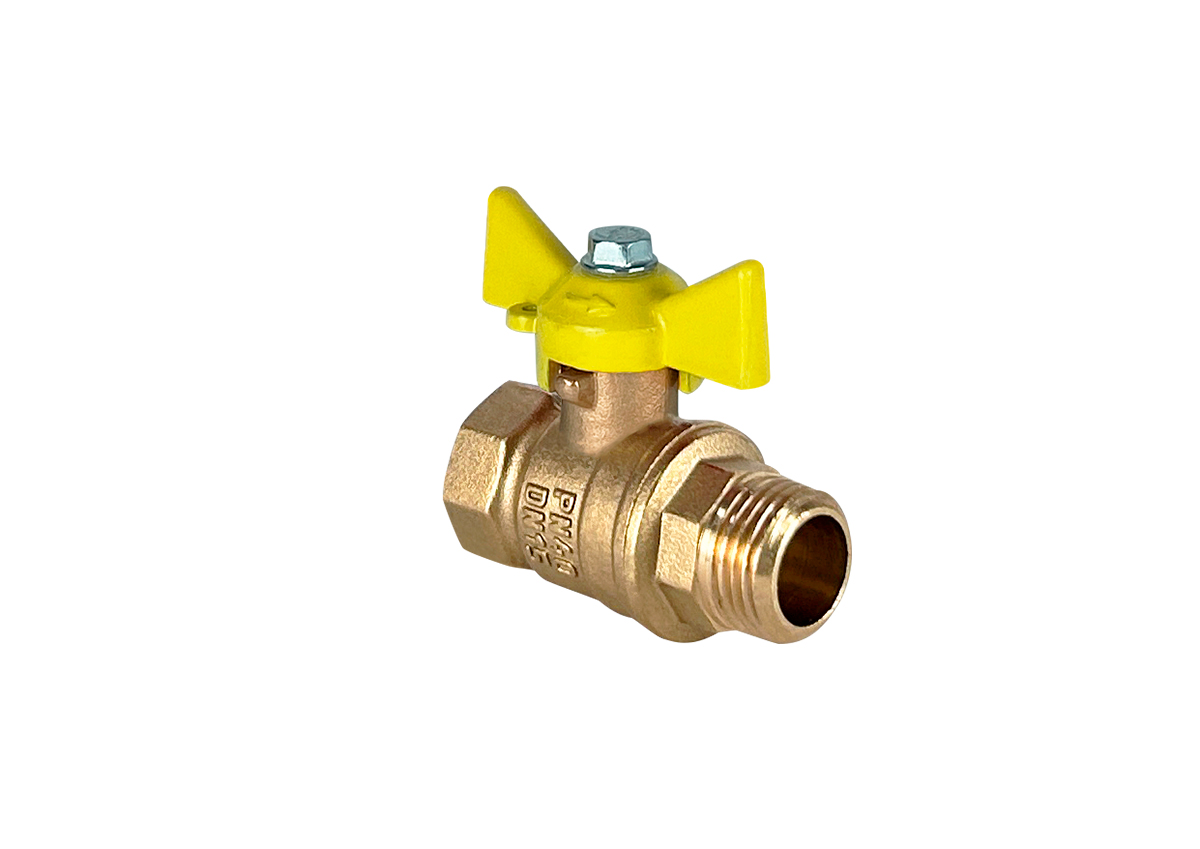

Кран шаровой для газа, ручка-бабочка (внутр.-наруж.)

10лет

Назначение: применяется в качестве запорной арматуры для газообразных сред, систем газоснабжения, как природным, так и сжиженным углеводородным газом (СУГ) - т/ф 11Б27фтМ
Материал корпуса: латунь ЛС59-1
Материал шарового затвора: латунь ЛС59-1
Материал ручки: алюминий марки АК9М2 с покрытием эпоксиполиэфирной порошковой композицией желтого цвета
Материал уплотнений шара и штока: фторопласт (PTFE)
Метод изготовления: горяче-объемная штамповка с последующей механической обработкой
Присоединительная резьба, дюймы: 1/2"; 3/4"; 1"; 1 1/4";
Номинальное давление, МПа: 2,5; 4,0
Температура эксплуатации, °С: -20 ÷ +150
Класс по эффективному диаметру: неполнопроходной
Класс герметичности затвора: А
Соответствие таблице фигур СТ ЦКБА 023-2015: 11Б27фтМ
Гарантия: 10 лет со дня производства

Описание
Модели и типоразмеры
Габаритные размеры
Документы
Видео

Краны шаровые муфтовые латунные 11Б27фтМ на номинальное давление PN 2,5 МПа (25 кгс/см2), условного прохода (номинального диаметра) от DN 15 до DN 50 предназначенные для применения в качестве запорной арматуры на трубопроводах низкого (до 0,005 МПа) и среднего давления (до 0,3 МПа) систем газоснабжения как природным, так и сжиженным углеводородным газом (СУГ).

Средний полный срок службы данной арматуры составляет 10 лет.

Краны изготавливаются по ТУ 28.14.13.130-002-05984389-2023.

Краны соответствуют требованиям ГОСТ Р 59553-2021.

Артикул	Размер, мм	Размер, дюймы	Количество (упак./пакет), шт.
VF.278.LB3.012.N/P59	15	1/2"	96/24
VF.278.LB3.034.N/P59	20	3/4"	72/18
VF.278.LB3.100.N/P59	25	1"	48/12
VF.278.LB3.114.N/P59	32	1 1/4"	24/6

Артикул	G"	B, мм	H, мм	C, мм	S, мм	S1, мм	Вес, кг
VF.278.LB3.012.N/P59	1/2"	56,7	54,85	59,6	25	22	0,170
VF.278.LB3.034.N/P59	3/4"	65,8	61,1	63,5	31	27	0,245
VF.278.LB3.100.N/P59	1"	74	77	77	38	34	0,388
VF.278.LB3.114.N/P59	1 1/4"	85	87,7	82	47	43	0,605
